Cómo leer una carta náutica
Profundidades en letra chica, curvas de nivel que ocultan un banco, boyas cuyos colores no son lo que parecen. Una guía operativa sobre el documento que todo boater estadounidense debe poder leer.
Una carta náutica es lo más parecido a un contrato con el agua que existe a bordo. No promete nada, pero dice la verdad sobre profundidad, distancia, peligros y la geometría de la ruta elegida. Aprender a leerla es menos una cuestión de memorizar símbolos que de entrenar el ojo para hacer las mismas preguntas que la carta fue diseñada para responder.
En Estados Unidos, el catálogo oficial de cartas náuticas lo publica la National Oceanic and Atmospheric Administration a través de la Office of Coast Survey. Los símbolos, abreviaturas y terminología que aparecen en esas cartas están definidos en U.S. Chart No. 1, una referencia gratuita publicada en conjunto por NOAA y la National Geospatial-Intelligence Agency. Cualquier navegante serio tiene una copia a bordo o un marcador en la tablet. Es lo más parecido a un diccionario que tiene el oficio.

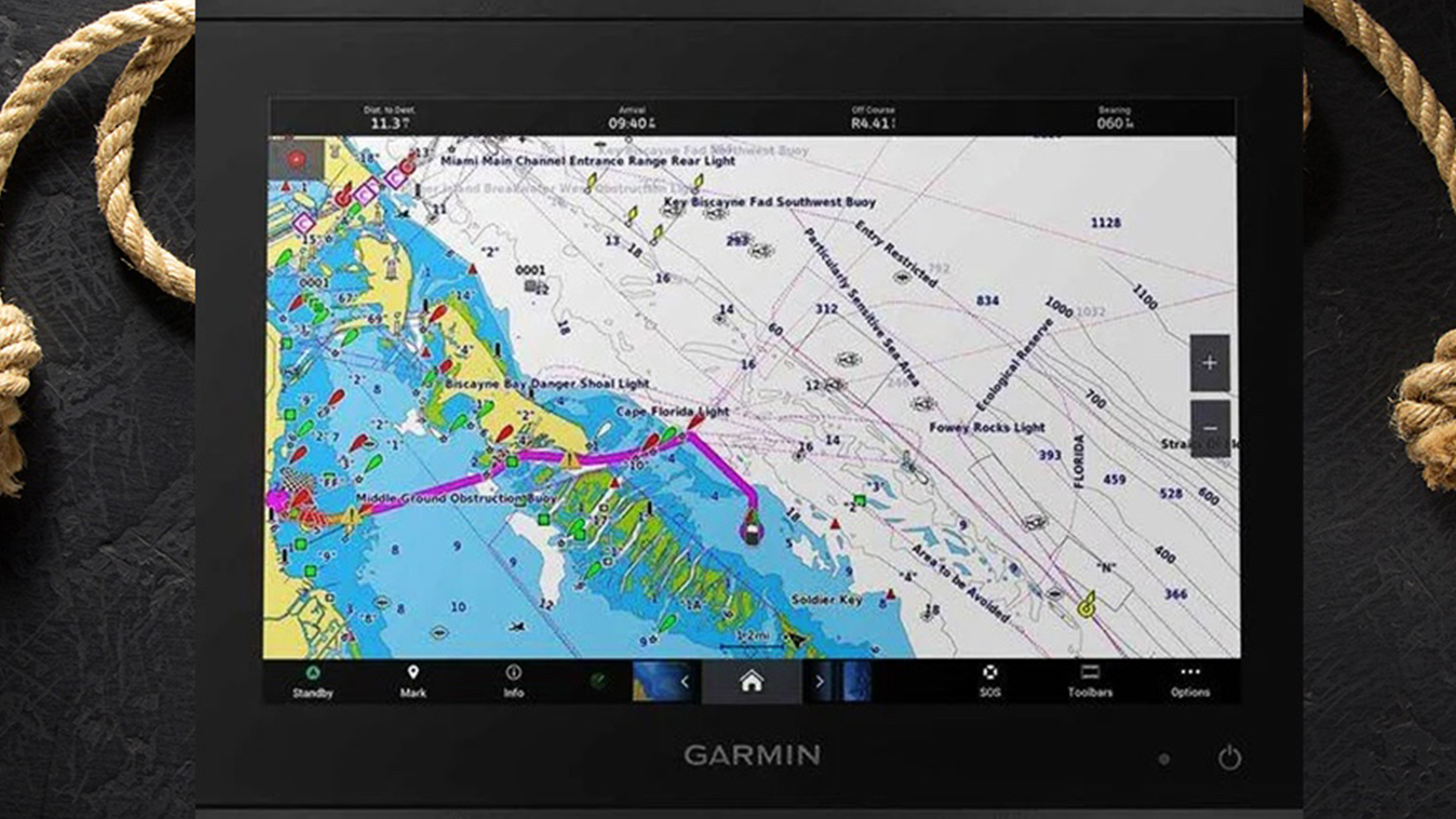

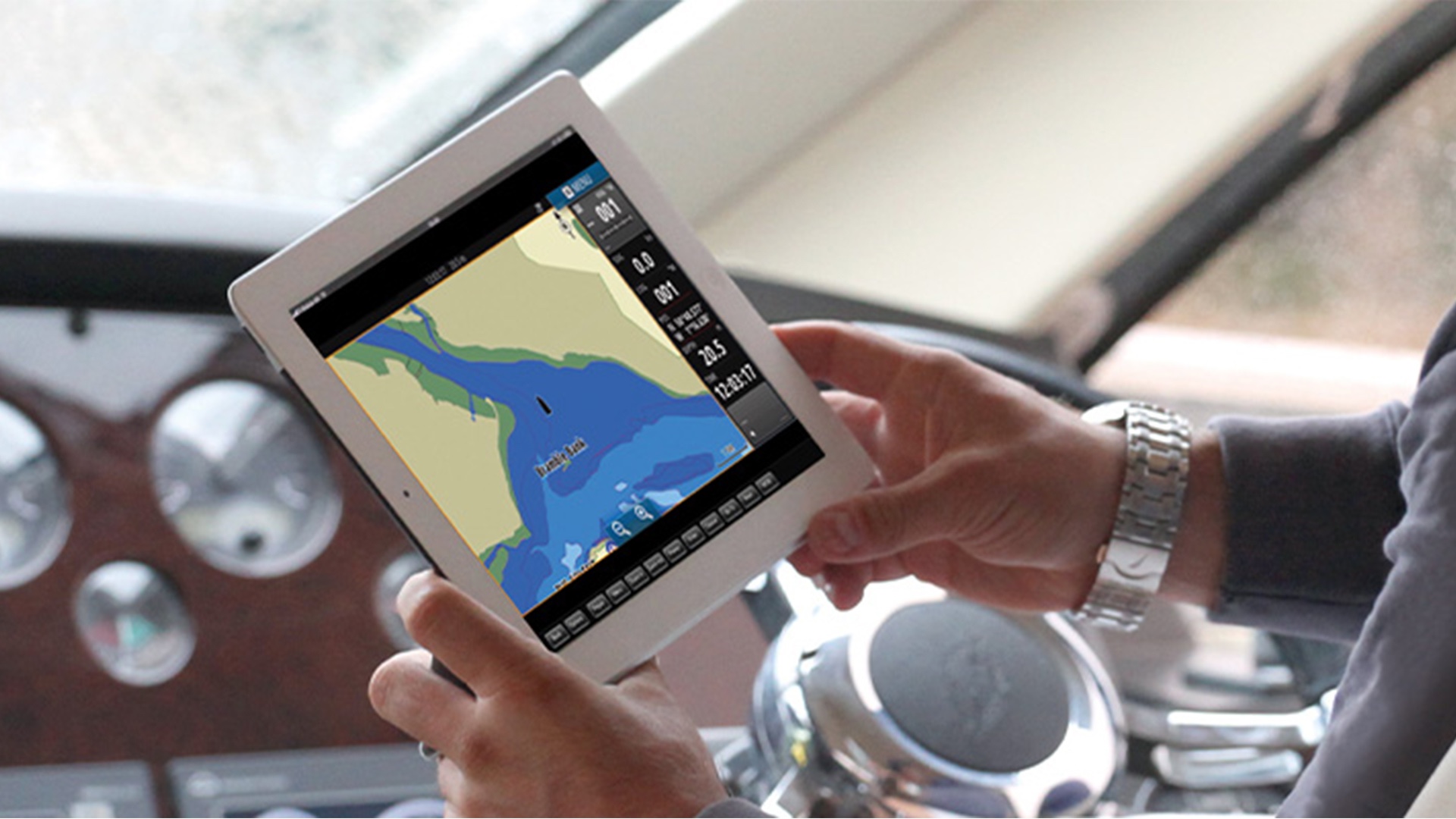

Una carta de papel y una carta digital muestran esencialmente el mismo mundo. El modelo de datos detrás de ambas, la capa vectorial estandarizada por la IHO conocida como ENC, es el mismo en los dos formatos, y el set de símbolos es consistente. Lo que cambia es la interfaz. El papel premia el ojo lento y la regla paralela. La carta digital, mostrada en un plotter o una tablet, suma datos de marea, contactos AIS, historial de ruta y zoom. Cada una se basta a sí misma. La mayoría de los navegantes experimentados lleva las dos, y deja que cada una vigile a la otra.
Anatomía de una carta
Toda carta se abre con tres datos que el ojo debe encontrar antes de leer cualquier otra cosa. La escala, que fija la relación entre la distancia en el papel y la distancia en el agua. El title block, que indica el área cubierta, el número de carta, la fecha de edición y las correcciones vigentes. Y las unidades, que determinan si las profundidades impresas están en pies, brazas o metros. Confundir ese dato no es un error pequeño: es el equivalente cartográfico de mezclar millas con kilómetros, y todos los casos de varadura lo archivan bajo el mismo título.
Una vez orientado, el ojo se mueve al datum vertical de la carta, el nivel de referencia para toda profundidad de la página. La mayoría de las cartas costeras de Estados Unidos usa mean lower low water, el promedio de la más baja de las dos bajamares diarias a lo largo de un ciclo de mareas. Eso significa que las profundidades indicadas en la carta son conservadoras: el agua real bajo la quilla suele ser más, salvo en los raros momentos de marea negativa, cuando el nivel cae por debajo del datum y el número de la carta se vuelve, silenciosamente, optimista. La misma lógica aplica arriba: las alturas libres bajo puentes y cables se miden contra mean high water, el extremo opuesto.
U.S. Chart No. 1, publicado por NOAA y NGA, es la clave oficial para cada símbolo, abreviatura y término en las cartas náuticas estadounidenses. Es gratuito y se descarga del sitio de la NOAA Office of Coast Survey. La edición 13, publicada en 2019, es la versión con la que trabajan hoy la mayoría de los boaters.
Una carta es también una fotografía de su propio momento. Las costas se mueven. Los bancos de arena migran. Naufragios nuevos se suman al fondo y los viejos se erosionan. NOAA publica correcciones semanales a través del U.S. Notice to Mariners, y la fecha de edición de la carta más la última corrección aplicada te indican qué tan al día estás. Una carta de papel impresa hace cinco años y nunca actualizada es decoración histórica, no una herramienta de navegación. El equivalente digital es la carta en un plotter que no ha recibido una actualización de ENC en dieciocho meses. Las dos se ven iguales; las dos mienten en los mismos lugares.
Leer el campo
Una carta parece saturada solo hasta que el ojo ordena la información en capas. La primera capa es el fondo. Las profundidades aparecen como números diseminados sobre el agua, cada uno una sonda medida en un punto único y reducida al datum de la carta. Las líneas que conectan profundidades iguales son curvas de nivel, dibujadas a intervalos estandarizados; cuanto más juntas están las curvas, más pronunciada es la pendiente submarina. Bandas azules sombreadas marcan las zonas poco profundas, con tonos progresivamente más oscuros a medida que el agua se vuelve más profunda. El patrón solo, antes de leer un solo número, te dice dónde sube un banco de arena y dónde corta un canal.
La segunda capa es el catálogo de obstáculos. Rocas, naufragios, palizadas, trampas de pesca, pilotes sumergidos, bosques de algas: cada uno tiene su propio símbolo, y la mayoría se agrupa cerca de costas o de antiguas zonas portuarias. Una roca que aflora con la bajamar se dibuja de forma diferente a una siempre sumergida. Un naufragio con mástiles que asoman lleva una marca distinta a uno que reposa completamente debajo. Ninguno de estos símbolos es decorativo. Cada uno es una pequeña advertencia redactada por hidrógrafos que, en muchos casos, encontraron el obstáculo por accidente o por reporte de una embarcación que no sobrevivió al encuentro.

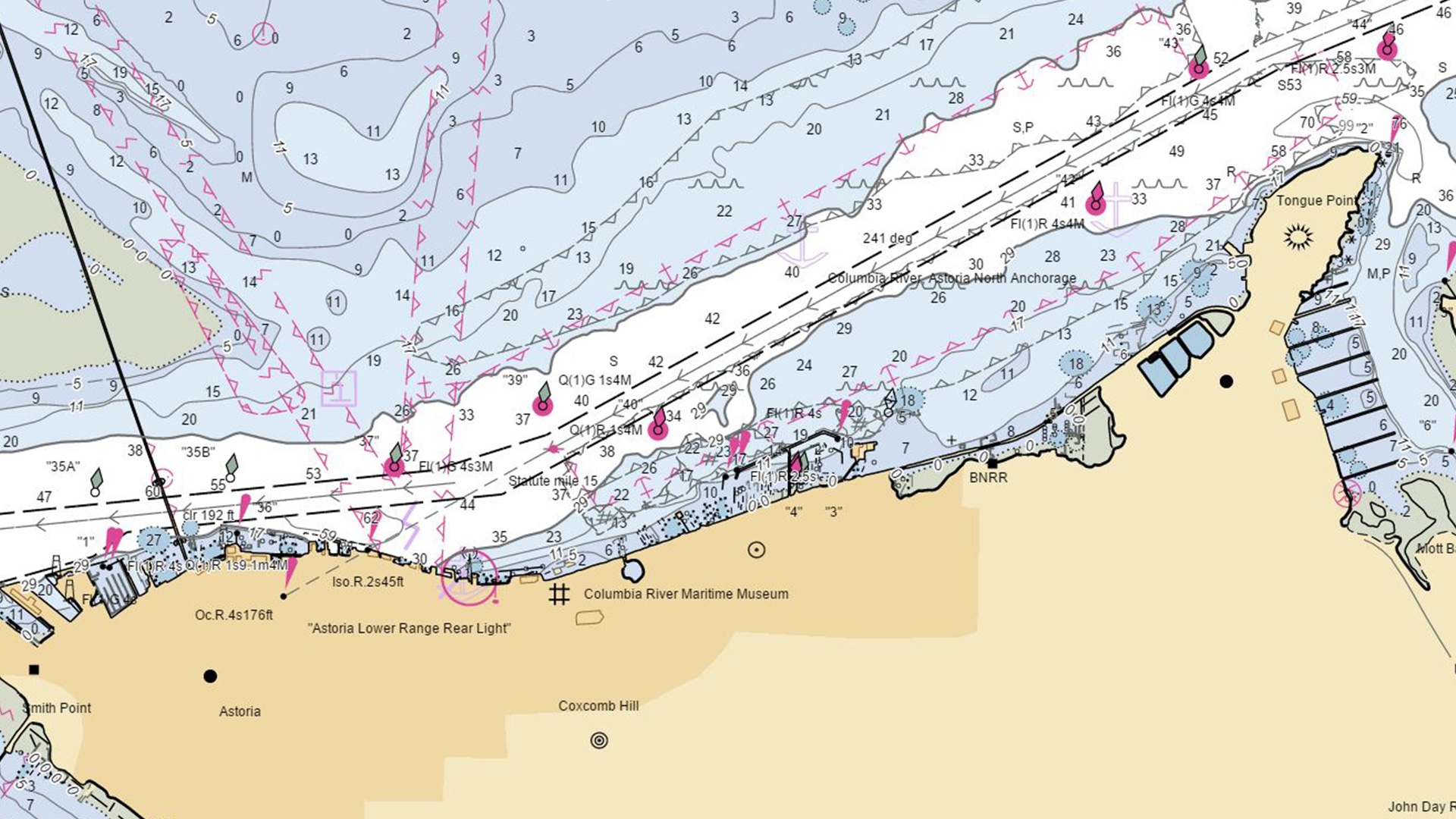

Sondas, curvas de nivel y obstáculos Cuanto más juntas las curvas, más empinado el fondo debajo.
La tercera capa es todo lo que vive sobre la superficie. Faros, boyas luminosas, marcas diurnas, alineaciones y puntos prominentes visibles desde el agua. Cada luz se identifica por su color, su patrón de destellos, su periodo y su altura sobre el agua. Un símbolo que dice Fl R 4s 15ft "4" describe una boya que destella rojo cada cuatro segundos, montada a quince pies sobre el agua, numerada 4 en la carta. Una vez internalizada la convención, la carta empieza a leerse casi como un párrafo. Las mismas cinco abreviaturas se repiten miles de veces a lo largo de las aguas estadounidenses.
Cuatro familias.
Cada carta habla a través de ellas.
I
Profundidad
Sondas · Curvas
Números reducidos al datum de la carta, curvas de nivel a intervalos estandarizados y tonos azules graduados que marcan agua poco profunda. Lee las unidades antes de leer el número.
II
Peligros
Rocas · Naufragios · Bajos
Los símbolos diferencian por exposición: siempre sumergido, a nivel del datum o visible con bajamar. Los naufragios se dibujan por su visibilidad sobre la superficie o por su ubicación debajo.
III
Ayudas a la navegación
Luces · Boyas · Marcas diurnas
Cada luz se identifica por color, patrón de destellos, periodo, altura e identificador. La abreviatura Fl R 4s se lee como "destella rojo cada cuatro segundos".
IV
Áreas restringidas
Límites · Regulaciones
Líneas rayadas y notas identifican fondeaderos, zonas militares, reservas ambientales, áreas de cables y cierres estacionales. La carta cita la regulación por referencia.
“
Una carta es una fotografía de su propio momento. Las costas se mueven. Los naufragios se suman al fondo. La versión a bordo importa más que el símbolo que estás leyendo.
Field Note · USA Onboard Editorial
Las boyas y la regla del red right returning
El sistema de boyado vigente en aguas estadounidenses es IALA Región B, la convención compartida con Canadá, el resto de las Américas, Japón, Corea y Filipinas. Casi todo el resto del mundo, Europa y Australia incluidas, usa IALA Región A, donde los colores de las marcas laterales están invertidos. La distinción importa para cualquier embarcación que cruce océanos, porque el mismo rojo puede significar dos lados distintos según el hemisferio.
En la Región B, el mnemónico que todo boater estadounidense termina internalizando es red right returning. Cuando se regresa desde mar abierto hacia un puerto, canal o aguas arriba, las marcas laterales rojas se mantienen a estribor y las verdes a babor. Al salir, la relación se invierte. Las boyas rojas son cónicas, llevan número par y pueden tener luz roja de destello. Las verdes son cilíndricas, llevan número impar, con luz verde. Ambos tipos están numerados en secuencia, de modo que el navegante puede confirmar su avance a lo largo del canal, marca por marca.
Otras marcas completan el sistema. Las marcas cardinales, en bandas negras y amarillas, indican el lado de un peligro donde está el agua segura, con una lógica de brújula de norte, este, sur, oeste. Las marcas de peligro aislado, negras con una o dos bandas rojas, se posan directamente sobre una obstrucción rodeada de agua navegable. Las marcas de aguas seguras, pintadas con franjas verticales rojas y blancas, se colocan en agua profunda y navegable, y suelen señalar la entrada a un canal principal. Las marcas especiales, en amarillo liso, identifican áreas de interés administrativo, como criaderos, tendidos de cable o zonas de investigación. Ninguna de estas varía entre regiones IALA. Se leen igual en todo el mundo.
El abecedario completo de las boyas
Las boyas son la carta hablando en voz alta. Donde la carta muestra un símbolo, la boya en el agua repite la misma información a través de su forma, su color y su luz. Las cuatro familias siguientes cubren prácticamente toda ayuda a la navegación que un boater recreativo va a encontrar en aguas estadounidenses. Cada una funciona ya sea que la carta esté en papel, en pantalla o, cada vez con más frecuencia, en ambas a la vez.
Cuatro familias.
Se leen por forma, color y luz.
Marcas laterales
Rojo y verde
Lados del canal
Marcan los bordes de un canal. Red right returning: rojo a estribor al entrar desde mar abierto. La roja es cónica y de número par; la verde es cilíndrica y de número impar.
Marcas cardinales
Negro y amarillo
Dirección del agua segura
Indican el cuadrante de la brújula donde se encuentra el agua navegable respecto de un peligro. Variantes norte, este, sur, oeste, identificadas por sus topes y ritmo de luz.
Aguas seguras
Rojo y blanco
Franjas verticales
Señalan accesos a canales principales y ejes centrales en aguas navegables por todos lados. Suele ser la primera marca que ve un navegante al llegar desde mar afuera.
Marcas especiales
Amarillo
Administrativas
Identifican áreas de interés administrativo: acuicultura, tendidos de cable, ductos, zonas de investigación, separación de tráfico, dragado. No son marcas de navegación en sentido estricto.
Dos refinamientos completan el cuadro. Las marcas de peligro aislado, negras con una o dos bandas rojas horizontales y dos esferas negras como tope, se posan directamente sobre una obstrucción puntual rodeada de agua navegable. Las marcas de canal preferido, con bandas rojas y verdes, indican que un canal se divide y señalan qué lado conduce a la ruta principal. Ninguna de ellas es una convención inventada localmente. Son las mismas en cada país de la Región B IALA, razón por la cual una carta levantada en Maine se lee igual que una levantada en las Bahamas.

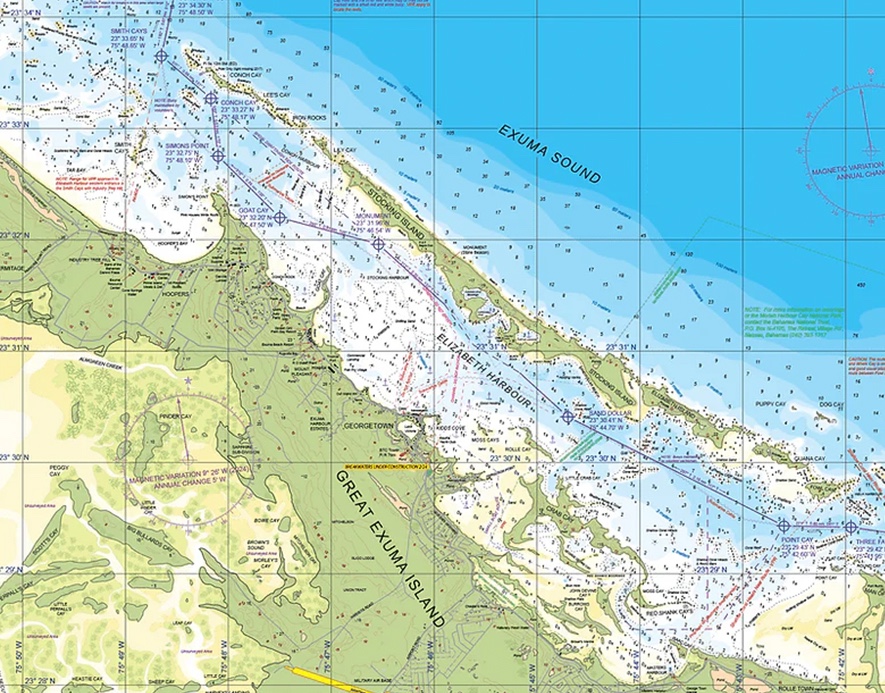

Una carta de las Exumas Las mismas convenciones que se usan a lo largo de la costa estadounidense, aplicadas a agua de coral.
De la planificación al timón
El valor de una carta se realiza mayormente antes de arrancar el motor. Traza la ruta con el ojo en cada peligro que la carta señala: bancos de arena, rocas aisladas, áreas restringidas, puentes bajos, curvas de poca profundidad que se acercan al rumbo recto. Marca los waypoints donde haga falta un cambio de rumbo y verifica que ningún tramo de la ruta atraviese una zona problemática. Compara el viaje planificado contra la tabla de mareas del día; las secciones más expuestas conviene transitarlas con marea alta siempre que se pueda, tanto por la altura libre como por la pequeña gracia que la marea creciente concede en caso de una varadura.
El viento y la corriente pertenecen a la misma página de planificación. Los dos producen abatimiento y deriva, que actúan sobre el barco de forma continua y silenciosa. Una brisa de través puede empujar a una embarcación media milla fuera de rumbo en una hora, y una marea entrante a lo largo de un canal estrecho puede hacer lo mismo. La carta muestra la variación magnética, las corrientes predominantes en muchas zonas y flechas de corrientes de marea donde el patrón está bien relevado. Nada de eso excusa saltarse el GPS, pero cada uno explica por qué el GPS solo no es un sustituto de la carta.
El instrumento a bordo confirma; no lidera. Un GPS o un plotter muestra posición, rumbo sobre el fondo y velocidad, pero el navegante prudente le pregunta a la carta qué se supone que hay en esa agua. Las dos respuestas deben coincidir. Cuando no lo hacen, lo correcto es detenerse, fondear o mantener la posición si es seguro, y resolver la discrepancia antes de seguir. La mayoría de las rocas que llevan el nombre de un barco las encontraron navegantes que confiaron en la pantalla y no miraron la carta.

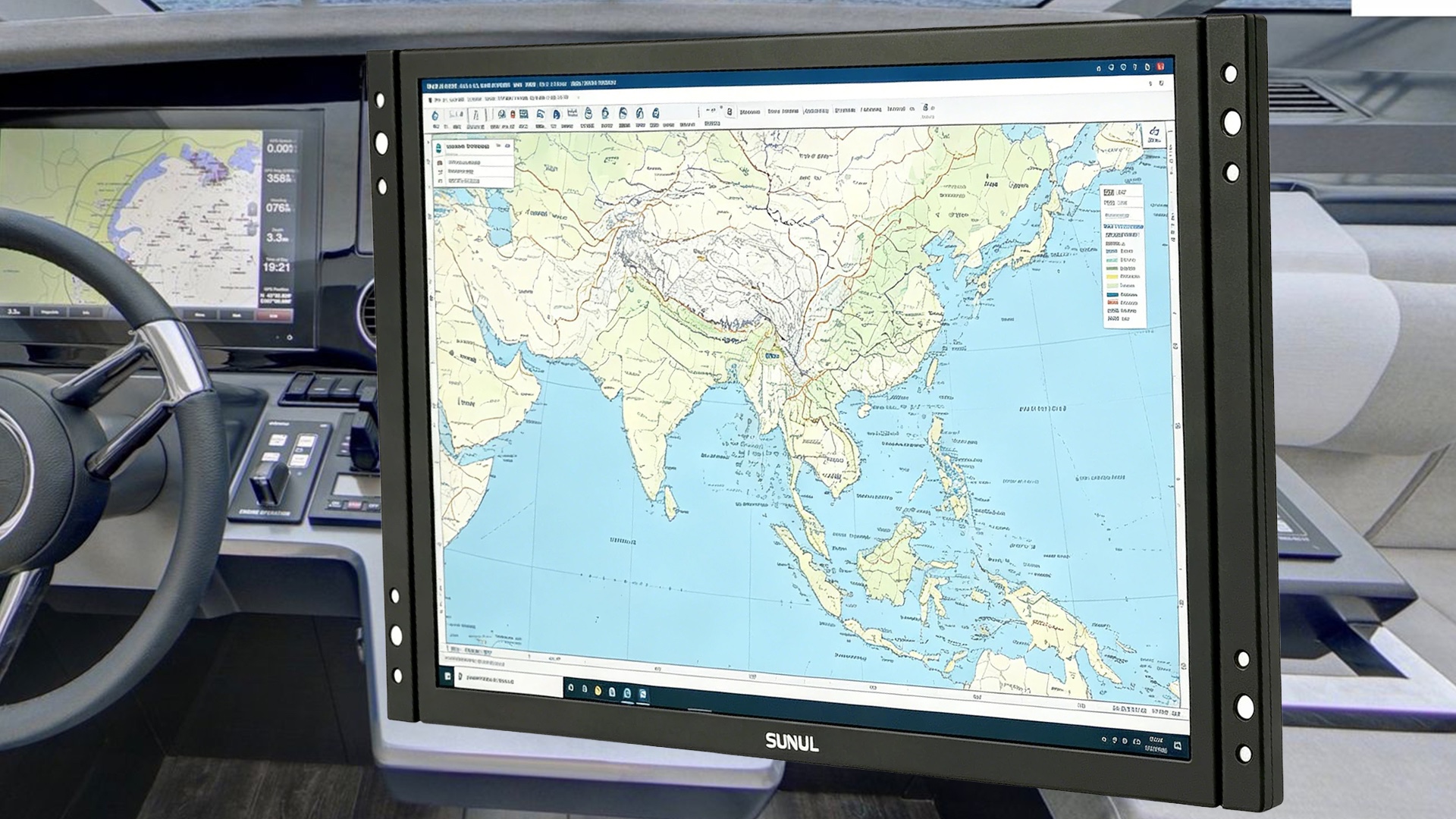

En el timón El plotter muestra la posición. La carta sigue siendo lo que hay que leer.
Dos listas breves que conviene tener a mano.
Leer la carta · Sí
- Verifica fecha de edición y última corrección aplicada antes de confiar en cualquier carta.
- Confirma las unidades. Pies, brazas o metros cambian todo lo que sigue.
- Lee las sondas contra el datum de la carta, no contra la marea del momento.
- Planifica la ruta sobre la carta primero; verifica contra el GPS después.
- Coteja las marcas de boya en el agua contra los símbolos de la carta.
Leer la carta · No
- Asumir el boyado de la Región B en el extranjero. IALA Región A invierte los colores.
- Tratar las curvas de profundidad como estáticas. Los bancos y bajíos migran de temporada en temporada.
- Saltarse el title block. Allí viven la escala, el datum y las correcciones.
- Confiar en el GPS cuando la carta no coincide con él. Detente y reconcilia.
- Usar una carta con años de antigüedad. La vigencia de la edición no es una formalidad.
Una carta náutica no es un mapa. Es un documento de trabajo dibujado para el momento en que un boater tiene que decidir si la próxima milla es segura de recorrer. Léela como tal, mantenla al día y deja que haga lo que fue hecha para hacer.
